| 起源の場所: | シェンゼン 中国 |
| ブランド名: | SCXK |
| 証明: | CE/ROHS/FCC/ISO/CB |
| モデル番号: | P3だ91 |
| 最小注文数量: | 5平方メートル |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | フライトケース、木製ケース、カートン、お任せになります。 |
| 受渡し時間: | 支払いを受けた後 7-15 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給の能力: | 月に5000平方メートル |
| ピクセルピッチ: | 3.91mm | 表示機能: | ビデオ/テキスト/画像 |
|---|---|---|---|
| キャビネット: | ダイキャスティングアルミニウム | モジュールサイズ: | 500*1000mm |
| モジュール解像度: | 64*64 | ドット密度: | 65410dots / sqm |
| キャビネットサイズ: | 500*1000mm | 保証: | 3年 |
| 電圧: | DC5V | 運転モード: | 1/16スキャン |
| ハイライト: | 360度シリンダーLEDディスプレイ,全色シリンダーLEDディスプレイ,外部コラムシリンダーLEDディスプレイ |
||
アプリケーション:

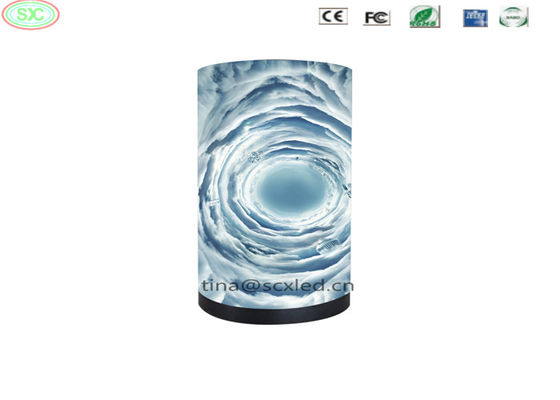

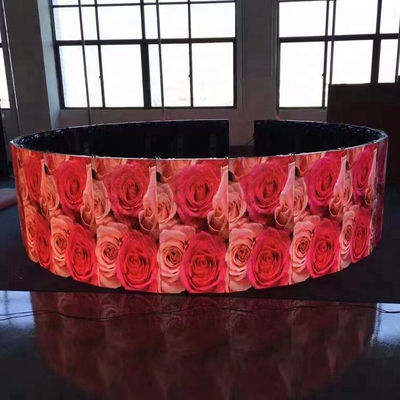

フルカラーP2 p2.5 p4 屋内フレキシブルサークルコラムLEDスクリーンディスプレイ円筒カーブLEDディスプレイ画面 は、広告、スポーツ、産業企業、交通機関、駅、埠頭、空港、建設、教育システム、その他の公共の場所などで広く使用されています。.
特徴

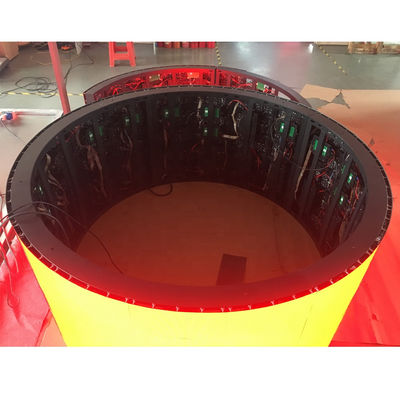

1.フレキシブルLEDディスプレイ画面の設置は、優れた現場設置構造を備えています。強力な磁石吸着設置と直接吸着を採用しています。安全性と安定性が高いです。PCBはフレキシブルソフトボードを使用し、マスクとボトムケースはゴム製です。
2.フレキシブルLEDディスプレイ画面の設置は、優れた現場設置構造を備えています。強力な磁石吸着設置と直接吸着を採用しています。安全性と安定性が高いです。PCBはフレキシブルソフトボードを使用し、マスクとボトムケースはゴム製です。
3.モジュール間の接続は、ハイエンドコネクタ-HDMIコネクタを採用しています。分散スキャンとモジュール設計技術を使用しており、信頼性と安定性が向上しています。
4.高階調と高リフレッシュレート設計：階調レベルは10〜16ビット、リフレッシュ周波数は400〜1500Hzで、LEDディスプレイ画面は遅延やにじみなしに画像を表示します。
|
ユニットモジュール
|
型番 | p3.91-16s |
| モデルサイズ | 250mm*250mm | |
| ピクセルピッチ | 3.91mm | |
| 画素密度 | 65536ドット/m2 | |
| キャビネットサイズ | 500mm*500mm | |
| ピクセル構成 | 1R1G1B | |
| パッケージモード | SMD2121 | |
| ピクセル解像度 | 64ドット(W)*64ドット(H) | |
| 駆動タイプ | 定電流駆動 | |
| スキャンモード | 1/16スキャン | |
| ポートタイプ | HUB75 | |
| 白色バランスの明るさ | ≥2000cd/m2 | |
| 温度 |
保管:-35-80 動作:-20-50 |
|
| 動作湿度 | 10%-095% | |
| 厚さ | 85mm | |
| 最適な視聴距離 | 4m~30m | |
| 電源 | 動作電圧 | AC220V±10% |
| 平均消費電力 | 310w/s |
* なぜ私たちを選ぶのか:
継続的な品質
LEDディスプレイの製造における12年以上の経験により、機器は定期的に更新されています。さらに、独自の標準化されたモジュール生産により、製品の継続的な品質が保証されます。
競争力のある価格
大規模な生産能力と専門的な生産技術により、当社は効果的なモジュール生産を構築しました。当社は常に技術革新を促進し、コストを削減して顧客に利益をもたらすことに固執しています。
迅速な配達
納期をお約束したら、それを果たすために最善を尽くします。緊急在庫などの特別な手順を使用して、製品の途切れない供給を維持します。
完璧なサービス
プリセールス：お客様の購入要件は高く評価され、適切な製品をお勧めします。
アフターセールス：製品の使用状況を追跡し、製品を常に改善します。
コンタクトパーソン: Susan_zhang
電話番号: +8618344159301
